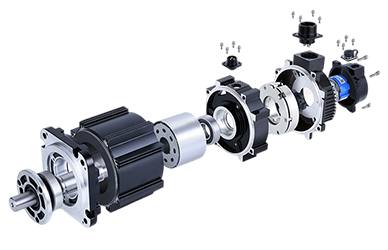

臺達伺服三相異步馬達三相異步馬達的根本構件有:定子、葉片、三相異步馬達護殼、后臺蓋、三相異步馬達傳動軸(傳動軸)、商品代碼器蓋、商品代碼器、軸承套等。第一步,一件清楚以下幾點什么概念:定子是三相異步馬達不出的不出的部位,其的功效是帶來選轉磁體。而葉片的根本的功效是帶來輸出電流值。上下臺蓋、傳動軸一件確定一小部分三相異步馬達。一樣 我認為,前泵體、后臺蓋和護殼是分著的,一般而言用螺絲和鉚接確定。然而 近年還是有無刷電機外殼和泵體成一體式無刷電機外殼,品華細密就都可以可以提供此類技術。三相異步馬達無刷電機外殼與后臺蓋對接處的止口的內徑被成為止口內徑。
實際的電機設計和生產過程需要提前考慮定子與外殼的過盈配合,定子外圓與電機外殼內圓的尺寸公差會影響止口直徑。但是,為什么兩者的過盈配合會影響止口直徑呢?以100W伺服電機為例來分析一下其中的原因,電機的內部結構空間是很緊湊的,定子由分布繞組激光焊接而成。這個過程很容易導致焊接后定子外圓失圓。因此,在電機配件的實際生產過程中,需要以定子內圓為基準切割外圓,以保證外圓的尺寸。
進一步來說,這樣的過盈配合對機殼的具體影響又是什么呢?通過定子和電機殼的三維模型,裝配分析二者配合的過盈量為0.03mm 時止口的變化,不難發現伺服電機定子和電機機殼的過盈量為 0.03mm 時,理論上止口直徑的變化在 +0.005mm 至 +0.007mm 之間。止口直徑被影響,所以機殼止口和后端蓋配合因此也會被影響。所以在伺服電機的整體設計和生產過程中,都需要注意到由于裝配造成的止口變化這一問題。
